一、碳纤维复合材料UV线主要技术参数

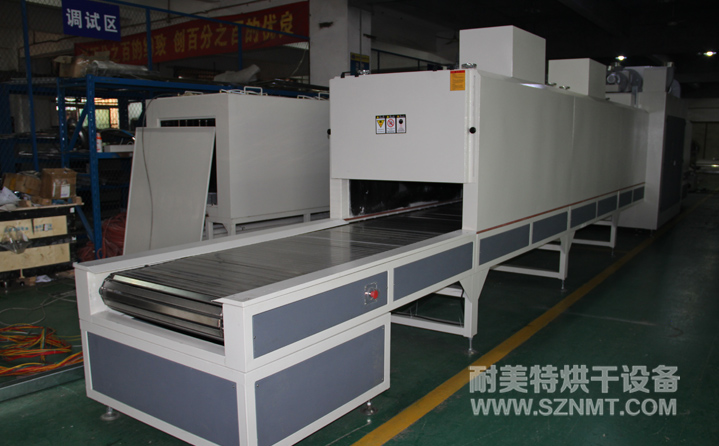

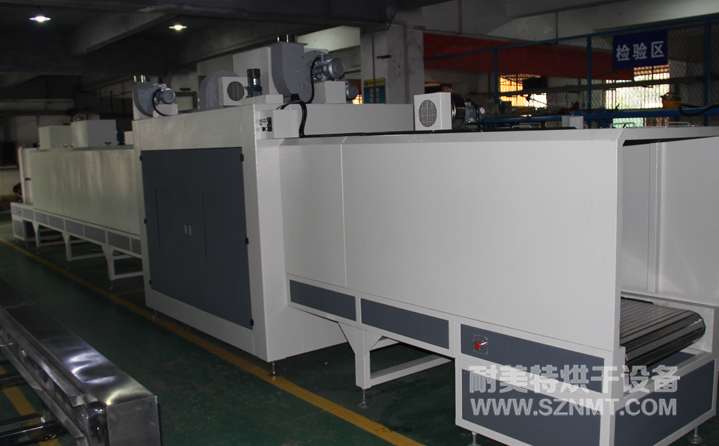

1、外形尺寸（约）：总长13000*总宽1540*总高1800mm，产品进料宽度为800mm（有效宽），进料高度为650mm可调。进料区长2000mm，流平区长4000mm，分2段，每段2000mm，UV区长2500mm ，出料区长2000mm，出料口加装遮光帘， UV区前后加装炉盖，炉盖上加装0.37KW抽风风机，配过滤器。
2、UV光源：采用进口帕玛卤素灯管；波长=365nm，共6套， 平面照射4套9KW+侧面照射2套5.6KW；采用无极调光控制。
3、固化方式：多面照射；
4、电 源：三相五线制，380V，50HZ；
5、烘干温度范围：室温-100℃可调；
6、总功率：55KW左右。
二、碳纤维复合材料UV线炉体结构特征
1、外壳材料：采用2mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、表面处理：表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理；高温喷塑（大波纹型），可防止生锈，耐腐蚀。颜色为“电脑灰”。
3、UV线底架：采用不锈钢扁通材制作，保持炉体内外各个面的承载强度，可防止炉体变形。底层封板，防止灰尘进入；
4、密封材料：密封条采用“3M”阿姆斯条胶，可有效遮光，加强密封效果。
5、烘干换气装置：炉盖上面设有进气口、排气口配调节阀。直径为Φ90mm，可调节空气流量，使炉内温度更加均匀。
6、传送部分：传送带采用6分双节距不锈钢折板输送带，链板采用1.5mm厚不锈钢折弯，链板固定于链条弯板上， 采用0.75KW台湾永坤齿轮减速马达，配1P爱德利变频器，传动速度为0.2-9m/min可调。
7、移动脚杯：底部安装脚杯，方便UV机移动和调节高度。
三、碳纤维复合材料UV线控制系统
1、烘干运风马达：采用台湾爱德利0.75KW运风马达；
2、风轮：配10.5寸多翼式风轮；
3、烘干辐射加热：发热管采用中波红外线发热管控制发热；
4、独立电柜：炉体配独立电柜；
5、温度传感器：欧姆龙3米标准型，K型热电偶；
6、声光报警：配带蜂鸣器的报警灯。
四、碳纤维复合材料UV线环境条件
1、环境温度：-5℃~40℃
2、电源：AC380V±10%，50Hz 三相五线制。
