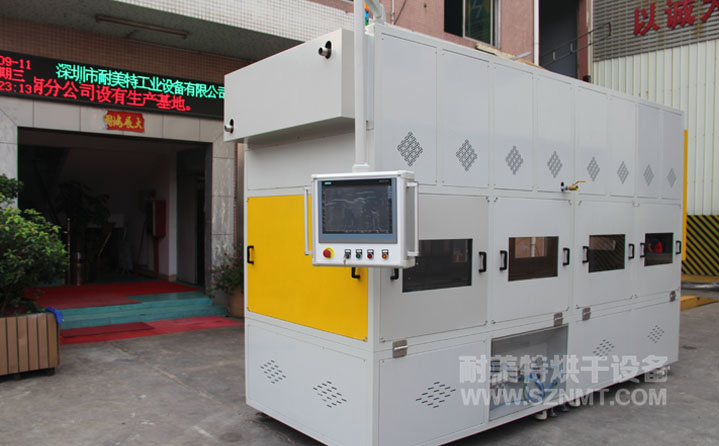

一、汽车电机加热冷通自动化烘烤线工艺
1.产品：电机定子，外径100-170mm，轴长200-450mm
2.生产节拍 84S/件
3.重量：10-30kg
4.输入温度：170±10℃
5.输出温度：42℃
6.冷却时间：30min
二、汽车电机加热冷通自动化烘烤线主要技术参数
1、内胆尺寸：长3900*进料口高550*内宽1100mm；
2、外形尺寸（约）：总长4000*高1740*宽1200mm；
3、外壳温度：炉外壁温度不超过室温+5℃；
4、风向：每个工位从上至下强制鼓风。顶部从下至上抽风。
5、电源：三相五线制，380V，50HZ
6、功率：约15KW。
三、汽车电机加热冷通自动化烘烤线炉体结构特征
1、外壳材料：采用1.5mm冷板折弯而成，表面磷化，高温静电喷塑处理，耐腐蚀易清洗。四周各开有透
视窗口，人员可在四周观察到设备运行情况。外壳颜色“RAL7035”，移动件颜色“RAL1023”。
2、内胆材料：采用1.5mm厚SUS304不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀。
3、炉体底架：采用50*50*2mm碳钢方通焊接制作；
4、检修：两侧各开有两扇检修门。
四、汽车电机加热冷通自动化烘烤线控制系统
1、冷却风机：每个工位配有台湾新运风0.37KW离心风机，功率370W/台,流量800m3/h；侧面吸风口装有
不锈钢冷却盘管。
2、冷水机：客户提供冷却水源（提供的水源15-20℃,3bar）；
3、自动门：放取料口配有自动升降门，两侧装L形滑轨，配有FESTO气动元件控制。气控门有防夹手功能。
4、输送带：采用ETON输送系统,NMT控制；配有27件铝制工装盘，尺寸W240*L240mm,上面配特氟龙固定块。
5、电柜：自制，放于设备底部。
五、汽车电机加热冷通自动化烘烤线环境条件
1、环境温度：-5℃-40℃；
2、相对湿度：85%RH；
3、电源：AC380V±10%，50Hz
六、汽车电机加热冷通自动化烘烤线培训
免费进行技术培训
