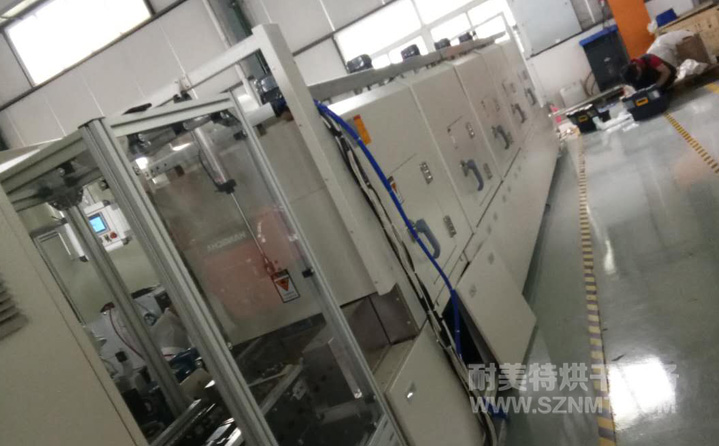

NMT-SDL-961电机定子预热线隧道炉(北京奥托立夫汽车安全系统)
产品编号:
NMT-SDL-961
适用范围:
电机定子预热线隧道炉
公司 联系人 联系电话 业务邮箱
深圳总公司 符总 139 2461 8582 dgnmt@sznmt.com
东莞分公司 符总 139 2461 8582 dgnmt@sznmt.com
罗经理 138 2723 8504
上海分公司 符总 136 5168 6829 shnmt@sznmt.com
符经理 139 1632 4191
湖南分公司 符总 138 7504 3999 hnmt@sznmt.com
黄经理 138 0961 9295
北京分公司 符经理 138 1006 2418 bjnmt@sznmt.com
昆山分公司 符总 136 5168 6829 ksnmt@sznmt.com
宁波分公司 李经理 138 5830 3164 nbnmt@sznmt.com
标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格

自动烘干线,电机定子预热线隧道炉技术要求

a. 主体结构:设备外形尺寸L8000*W800*H1800±50(mm)可调。采用耐高温型(200℃)倍速链输送,输送滚子面离地高800mm,加热区长7000mm,进、出口各留500mm。安装隔热提升门,提升门做软密封,关闭状态不可有缝隙漏出热气。提升门加安全防护。整机外壳采用实厚2.0mm冷板制作。表面喷塑处理,底部配调节脚杯、移动脚杯。设备底部的封板采用可拆连接。

b、加热部分:加热区7000mm,分5段温区,每段为1400mm。各安装1台0.37KW运风马达,配9寸风轮。马达与风轮平键直联,风轮材质304L,风轮便于检修。温度传感器采用双回路控制(2个传感器),采用L-U型不锈钢翅片电热管,电热丝采用镍铬丝.。四段出风口最终合并为一个出风口。

c、传动部分:装置1台750W齿轮减速电机,电机品牌:SEW。输送额定速度400mm/min,变频可调,变频器采用西门子。出料口20min送出一个托盘。具有变频调速功能,配数显式调速面板。倍速链挡边高度20mm,挡边宽度350.5-352.5mm。

d、电器部分:电源380V,三相五线制。采用西门子触摸屏和西门子PLC控制系统,支持S7通讯,满足我方通讯需求。炉盖配独立控制系统,配日本欧姆龙型微电脑智能型显式温控器控温,具有P.I.D自整定功能;配SSR固态继电器输出,温度范围:室温到200℃任意可调,仪表显示误差±0.5℃,炉内温差±5℃,实际使用温度为149~160℃,其它控制电器均采用进口原装施耐德电器或欧姆龙电器控制。

e、动作流程:开机运行倍速链(400mm/min)烘道加热    进料口光电检测    提升门提升    进料后提升门关闭    重复以上持续进料    出料门前光电检测    提升门提升    出料后提升门关闭     后挡停光电检测     后档停器挡停    前挡停光电检测    前挡停器挡停     后续控制为一出一进(没有出料则持续进料)

f、表面处理:机加件镀硬铬处理,钣金件、焊接机架喷塑处理色号:RAL9002,铝制件本色阳极氧化。
g、对接信号PNP输出.

产品介绍
独特性能 客户可选配置
内胆镜面不锈钢材质,洁净度更佳;
内部采用优质保温材料制作,保温隔热效果好;
升温时间快,温度稳定精准;
双重超温保护,电气控制安全可靠;
输送带变频调速,输送速度平稳可调;
设有输送带防偏移装置,输送带松紧可调;
采用智能型温度控制器,PID自动演算,LED显示;
进口SSR/SCR输出控制单元,控温精度高;
国内一流的隔热、断热技术,密封效果显著;
机体外壳温度低,对室内环境温度影响较小;
节能省电、安全环保
可充氮气气氛保护,达成无氧化烘烤环境。
颜色、温控系统、输送系统可依客户需要选择配备;
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据烘烤产品设计不同的输送烘烤方式,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选配项目
控制系统选配
按钮开关控制 触摸屏人机界面
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
温控选购配备
温控器

台湾CAHO智能型温控器

日本FUJI智能型温控器

日本进口OMRON温控器

美国Honeywell温控器

温度记录仪

多通道彩屏无纸记录仪

多通道有纸记录仪

进口PARTLOW圆图温度记录仪

进口YOKOGAWA 48通道温度记录仪

记录组

手提式温度记录器组12点

IR 电脑温度记录器组12点~48点

触摸屏+PLC
威伦7寸 Proface
三菱 西门子
工控机以太网远程监控
计时器30分,进口LED数显式计时器,0-9999 S/M/H可设定,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。
风路循环图例
单面送风型 双面送风型 双面送风防爆 热辐射上升型
四面辐射型 热辐射照射型 热风辐射型 热风辐射型
冷却系统

工业冷却机型 风机强制冷却型 FFU冷却型
