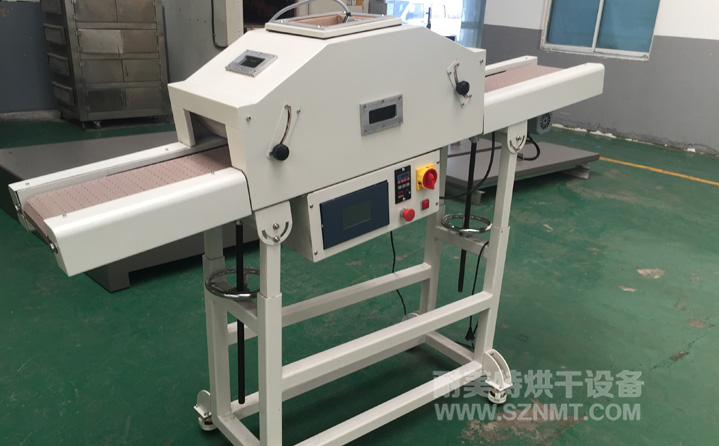

一、LED光源UV光固机主要技术参数
1、LED光源UV光固机外形尺寸:长1900*高1600*宽520mm;输送带宽200mm,入口高度:100mm(可调节);进料区长420mm,光固区长930mm,收料区长550mm.
2、UV光源:采用日亚LED冷光源,主峰波长395nm;照射面积70*150mm,照度500/1000cm2;能量为200-800mj/cm2;无极调节UV电源1套,可调试UV光源能量输出百分比.
3、固化方式:平面照射型;
4、电源:二相三线制,220V,50HZ;
5、总功率:500W;
6、设备净重:约100kg;
二、LED光源UV光固机炉体结构特征
1、外壳材料:采用2mm厚Q235冷轧钢板(强度、塑性和焊接综合性能最好)折弯焊接制作;
2、表面处理:表面打磨、抛光、磷化(可以增加金属的耐蚀性,油漆的附着力)处理后;高温喷塑(大波纹型),可防止生锈,耐腐蚀。颜色为“电脑灰”。
3、密封材料:密封条采用“3M”阿姆斯条胶,可有效遮光,加强密封效果;
4、传送带:采用抗紫外线塑胶链板输送带;
三、LED光源UV光固机环境
1、环境温度:0℃-40℃;
2、相对湿度:85%RH;
3、电源:AC220V±10%,50Hz;
四、LED光源UV光固机培训
免费进行技术培训。
独特性能 | 客户可选配置 |
UV能量更高,涂膜穿透能力更强;
聚光设计,进口高聚光反光灯罩,瞬时干燥,速度特快;
灯箱内部特殊设计的通风系统;
各灯皆可调节上下角度、高度;
输送带无极调速,输送速度平稳可调;
传动网带自动调整装置,有效防止跑偏;
灯管异常保护装置。
全、半灯切换,合理省电。
|
进口UV光源
国产UV光源
颜色选择图例
客户可以依照色卡指定色彩制作。
|
※根据固化产品设计不同固化设备,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
控制系统选配 | |
按钮开关控制 | 触摸屏人机界面 |
UV灯管选配 | |
国产UV灯管(汞灯、卤素灯) | 进口UV灯管(汞灯、卤素灯) |
变压器选配 | |
铜线 | 铝线 |
输送带选配 | ||
不锈钢网带 | 铁氟龙网/布带 | 附件链传送带 |
链板输送带 | 双节距链条穿杆传送带 | PCB专用输送链 |
玻璃行业专用传送系统 | PVC皮带 | 耐高温帆布传送带 |
滚轮输送 | 滚筒式输送 | 非标定制输送系统 |
冷却系统选配 | ||
风冷 | 制冷 | 水冷 |
序号 | 图号 | 功率 | 工件电压(V) | 工作电流(A) | 全长A | 极距B | 管径C | 功率密度(W/mm) | 备注 |
1 | L3 | 1KW | 135 | 8.1 | 335 | 200 | 25 | 50 | 220V电源 |
2 | L1 | 1KW | 135 | 8.1 | 230 | 125 | 25 | 80 | 220V电源 |
3 | L2 | 1.6KW | 285 | 5.6 | 360 | 204 | 25 | 80 | 220V电源 |
4 | L2 | 2KW | 300 | 7.5 | 400 | 250 | 22.5 | 80 | 380V电源 |
5 | L1 | 2.5KW | 420 | 6.3 | 473 | 305 | 22.5 | 80 | |
6 | L3 | 3KW | 700 | 5 | 620 | 460 | 22.5 | 65 | |
7 | L1 | 3KW | 700 | 5 | 360 | 250 | 25 | 120 | |
8 | L2 | 3.2KW | 290 | 12.2 | 360 | 264 | 25 | 120 | |
9 | L1 | 4KW | 670 | 6.3 | 664 | 508 | 22.5 | 80 | |
10 | L1 | 5KW | 700 | 7.8 | 700 | 600 | 25 | 80 | |
11 | L1 | 5KW | 750 | 7.5 | 725 | 625 | 22.5 | 80 | |
12 | L1 | 5KW | 750 | 7.5 | 775 | 625 | 22.5 | 80 | |
13 | L2 | 5KW | 850 | 6.3 | 804 | 653 | 20.5 | 80 | |
14 | L1 | 5.6KW | 950 | 7.2 | 826 | 673 | 25 | 80 | |
15 | L1 | 5.6KW | 840 | 7.5 | 850 | 770 | 22.5 | 80 | |
16 | L3 | 6KW | 950 | 7.5 | 910 | 745 | 25 | 80 | |
17 | L1 | 7.5KW | 925 | 8.8 | 803 | 653 | 22.5 | 120 | |
18 | L1 | 8KW | 1200 | 7.5 | 1150 | 1000 | 22.5 | 80 | |
19 | L1 | 8.4KW | 950 | 10.4 | 826 | 700 | 25 | 120 | |
20 | L1 | 9.6KW | 1570 | 6.6 | 1387 | 1247 | 25 | 80 | |
21 | L1 | 11KW | 1870 | 6.3 | 1575 | 1419 | 25 | 80 | |
22 | L1 | 13KW | 1870 | 7.5 | 1807 | 1651 | 25 | 80 |
